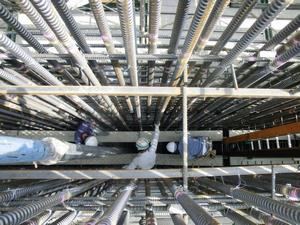

■P1橋脚の柱コンクリート打設(1ロット目)【4/2】
橋脚の柱部は2回に分けてコンクリートを打設します。
P1橋脚柱部コンクリート(1ロット目)の打設状況です。
コンクリートはポンプ車を使用し、打設します。
コンクリートを密実にするとともに鉄筋との付着をよくし
型枠の隅々までコンクリートをゆきわたらせるために、
型枠内のコンクリート打込み面近くで締固め作業を行います。

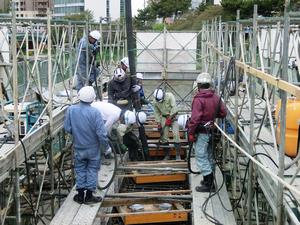

狭隘空間での作業は困難を極めますが、
密な配筋の箇所などのコンクリートがゆきわたりにくいところでは、
入念に締固めます。
型枠振動機を併用して型枠の外からも振動を与ます。
また、打設中の型枠不具合発生時にも即座に是正
できるように体制を整えています。
■P1橋脚の柱コンクリート打設(2ロット目)【4/11】
P1橋脚柱部コンクリート(2ロット目)の打設状況です。
所定の打込み高さ以下で作業するために、
ポンプ車のホースに目印をつけて管理しています。
■P1橋脚足場撤去【4/20】
P1橋脚の型枠と足場が取り外されて全体が姿を現しました。
縁端の円形部分も横目地が一直線に通り
違和感なく仕上げることができました。
石積み模様の美しい橋脚の完成です。
橋脚と「切梁(きりばり)」 とが交差する位置には、
空洞を有する埋設型切梁が設置されているため、
切梁撤去の際には切断し、表面仕上げを行います。
■現場全景【4/23】
全ての橋梁下部工が完成しました。
■護岸工事が進んでいます。【4/23】
石張り護岸の施工が進んでいます。
■P1橋脚護床工設置完了【5/15】
流水の乱れ等による河底の洗掘を防止するために、
新たに設置した橋脚の周りを護床ブロックにより保護します。
■仮設構造物撤去状況【5/21】

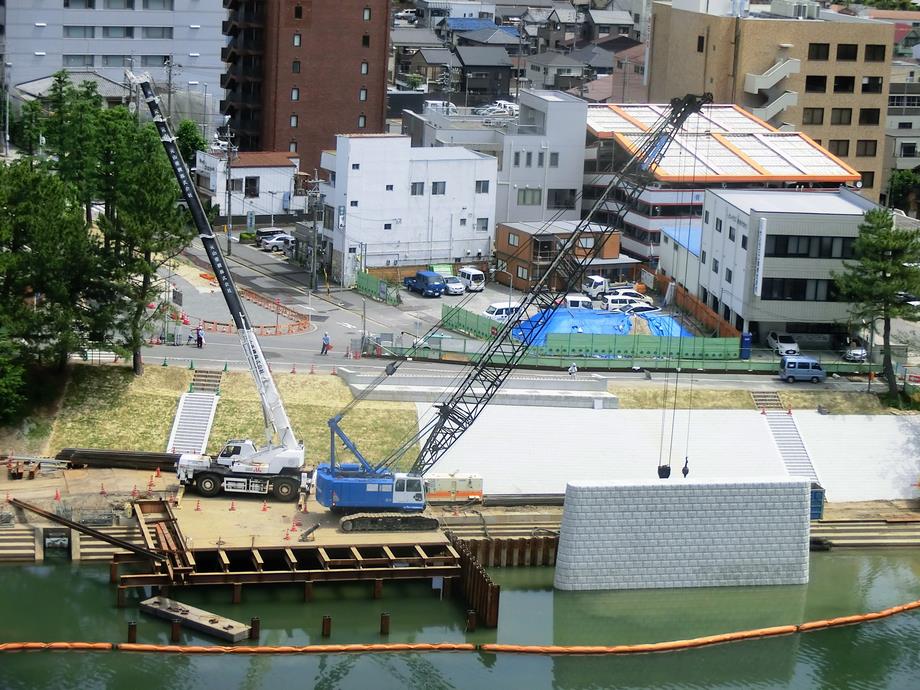

河川内に設置した仮設構造物の撤去が進んでいます。
■高水敷復旧状況【5/28】
河川内に設置した仮設構造物の撤去が完了し、
高水敷の復旧作業を進めています。
■現場全景【6/4】
平成27年度から3箇年にわたり工事を進めてきました
人道橋の土台となる下部工事が全て完成しました。
6月から10月は出水期(梅雨や台風等による集中豪雨などが
発生しやすい時期)にあたるため、人道橋の工事は一旦休止
することになります。
11月からはいよいよ橋脚に"橋桁"を載せる工事に着手します。
皆様には引き続きご迷惑をおかけしますが、ご協力をお願いします。
■橋桁工場製作
11月からの橋脚に橋桁を載せる工事の着手に向けて
三重県津市の「JFEエンジニアリング株式会社 津製作所」にて
橋桁の製作をすすめています。
■腹板製作【6/25】
プラズマ切断機で鋼板を切断しています。
■底板孔あけ【7/5】
孔あけ機で底板にボルトを通す孔をあけています。
■パネル組立、溶接状況【7/26】

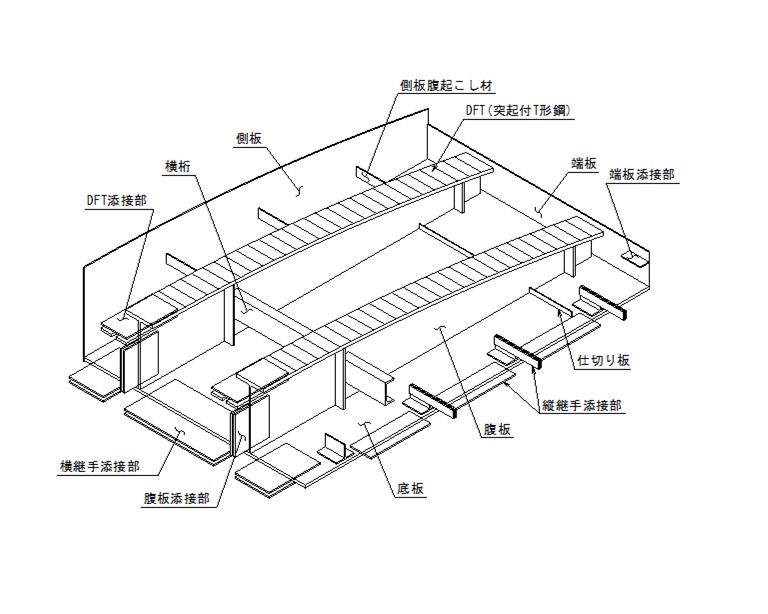

製作した各部分を現場に搬入する大きさまで組立、溶接しています。
■橋桁仮組立(P2-A1) 作業状況【8/10】

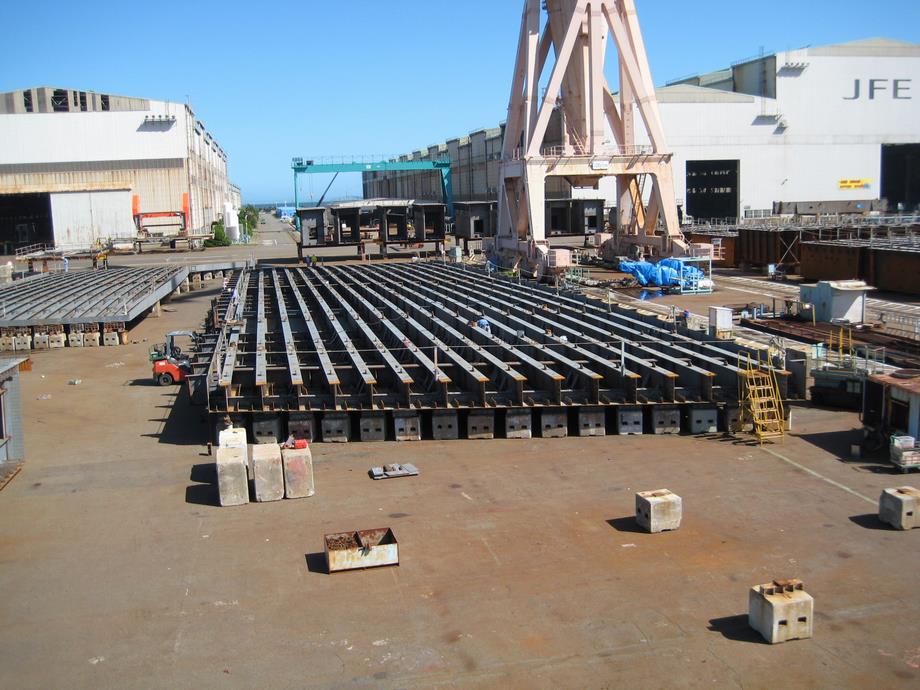

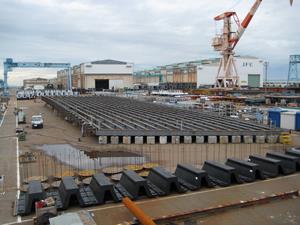

製作したパネルを製作工場で実際に組み立て、品質を確認します。
8月にP2橋脚からA2橋台、9月にA1橋台からP2橋脚を仮組立します。
■橋桁仮組立(P2-A2) 完成状況【8/22】
P2橋脚(写真手前側)からA2橋台(写真奥側)の仮組立が完成しました。
橋桁の脇にある車両と比べると、幅の広さがわかります。
■橋桁仮組立(A1-P2) 完成状況【9/25】
A1橋台(写真手前側)からP2橋脚(写真奥側)の仮組立が完成しました。
10月に塗装を行い、11月よりいよいよ現場にて架設工事に着手します。
■橋桁塗装状況【10/25】
仮組立した橋桁を解体し、パネル単位で塗装しています。
■工事開始、交通規制の予告【11/1】【※11/30追記】
(※追記 交通規制は11/30(金)に解除しました。)
現場での施工は11/5(月)より開始します。
11/13(火)から12/15(土)までの予定で堤防道路の一部を通行止めし、
A1橋台からP1橋脚間の橋桁を架けていきます。
この間、殿橋から明代橋までの堤防道路通り抜けることができません。
ご迷惑をおかけしますが、ご協力よろしくお願いします。
■鋼桁架設状況(A1-P1)【11/19】
工場より鋼桁の部材を搬入し、ヤード内で地組した後、
360t級のクレーンを用いて1本約20tの鋼桁を架設しています。
■鋼桁架設状況(A1-P1)【11/24】
引き続き、右岸側より鋼桁の架設をしています。
■右岸堤防道路の通行止め解除について【11/30】
11/30(金)夕方に右岸堤防道路の通行止めを解除しました。
天候にも恵まれ、円滑に作業を進めることができました。
続いて、左岸高水敷より鋼桁を架設していきます。
これに伴い河川緑地内の利用を制限させていただいております。
河川緑地利用者の皆様にはご迷惑をおかけしますが、
引き続きご協力をよろしくお願いします。
■クレーン組立状況【12/6】
右岸側の架設で使用した360tクレーンにて750tクレーンを組み立てています。

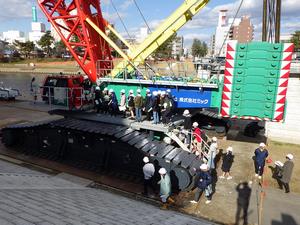

■現場見学会の開催【12/10】
地元工業高校土木科の生徒を対象に現場見学会を実施しました。
■鋼桁架設状況(P1-P2)【12/13】
左岸高水敷より残りの3スパンの鋼桁を架設していきます。
■現場見学会の開催【12/14】
KTCおおぞら高等学院の学生を対象に現場見学会を実施しました。
■鋼桁架設状況(P1-P2)【12/18】
引き続き、左岸側より鋼桁の架設をしています。
■鋼桁架設状況(A2-P3)【1/11】
あけましておめでとうございます。
本年もよろしくお願いします。
現場では、昨年に引き続き左岸側より鋼桁を架設しています。
■鋼桁架設完了【1/24】
1/14に鋼桁の架設が完了し、750tクレーンを解体撤去しました。
吊足場の設置と高力ボルトの締付け作業を進めています。

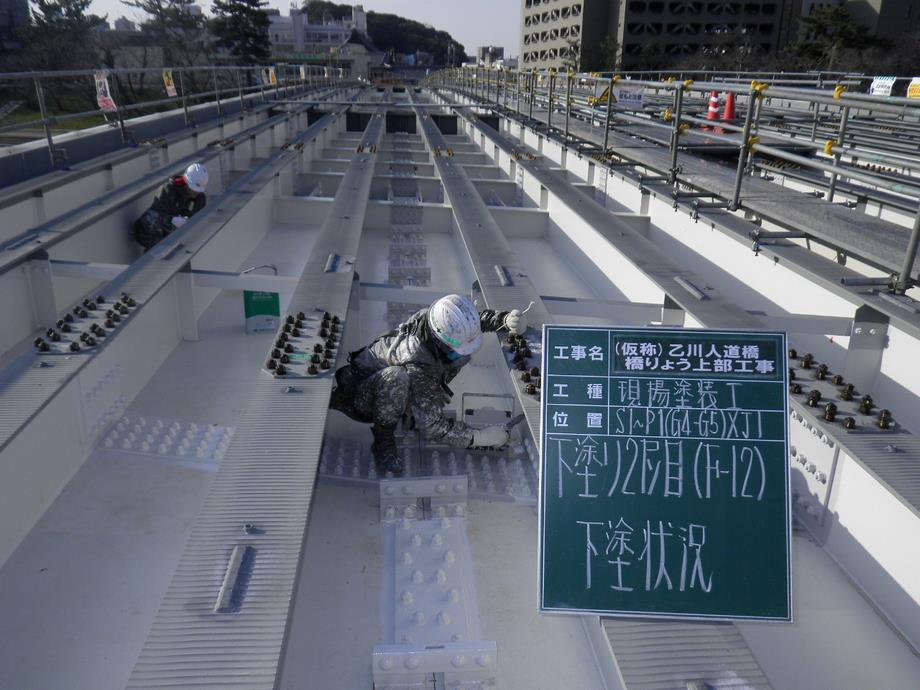

■継手部塗装状況【2/5】
高力ボルトの締付け作業が完了し、継手部分の塗装を進めています。
塗装を何層にも重ね塗りすることで、耐久性、耐候性を確保していきます。
この塗装作業は3月末頃に完了する予定です。
■継手部塗装状況【2/21】
引き続き、塗装作業を行っています。
■橋の名称が決定【3/6】
橋の名称が「桜城橋(サクラノシロバシ)」に決定しました。
乙川の桜と岡崎城を想わせる美しい名称となりました。
名称公募へのたくさんのご応募、ご投票ありがとうございました。
(名称決定の経緯などはこちらをご覧ください。)
■桜城橋(サクラノシロバシ)と乙川の桜【3/29】
桜城橋の名称にも含まれる、乙川周辺の桜がちらほらと咲き始めました。
満開の桜が見れるのは4月2日頃となりそうです。
(桜城橋より撮影)
桜城橋の工事は4月より床版コンクリート打設に向けて型枠作業を進めていく予定です。
